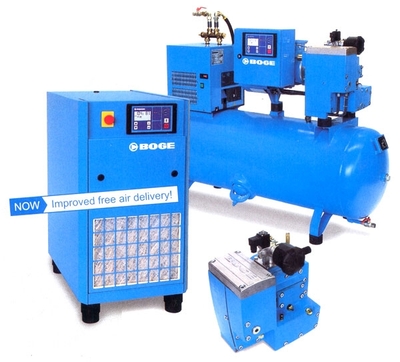

C系列微油螺杆空压机

型号：	C系列
类型：	微油螺杆空压机

上一个： CPX冷冻式干燥机

下一个： DUOTHERM系统

产品详情

CL系列压缩机装置

机型	最高压力 bar psig	压缩空气排气量 * 50HZ m3/min cfm	电机功率 KW HP	尺寸（mm） W×D×H	出口管径 outlet	重量 kg
CL 3	10 150	0.240 9	2.2 3	755×485×495	G 1/2	105
CL 4	10 150 13 190	0.340 12 0.234 8	3 4 3 4	755×485×495 755×485×495	G 1/2	110 110
CL 5	10 150	0.545 19	4 5.5	755×485×495	G 1/2	125
CL 7	10 150 13 190	0.728 25 0.525 19	5.5 7.5 5.5 7.5	755×485×495 755×485×495	G 1/2	130 130
CL 10	10 150	1.060 37	7.5 10	1171×599×595	G 3/4	260
CL 15	10 150	1.700 60	11 15	1333×599×606	G 3/4	290
CL 20	10 150	2.240 79	15 20	1333×599×606	G 3/4	300

CL系列压缩机系统

机型	最高压力 bar psig	接收器容量升	压缩空气排气量 * 50HZ m3/min cfm	电机功率 KW HP	尺寸（mm） W×D×H	出口管径 outlet	重量 kg
CL 3-	10 150	90	0.240 9	2.2 3	1130×490×920	G 1/2	155
CL 4-	10 150 13 190	90 90	0.340 12 0.234 8	3 4 3 4	1130×490×920 1130×490×920	G 1/2	160 165
CL 5-	10 150	90	0.545 19	4 5.5	1130×490×920	G 1/2	175
CL 7-	10 150 13 190	90 90	0.728 25 0.525 19	5.5 7.5 5.5 7.5	1130×490×920 1130×490×920	G 1/2	180 185
CL 10-	10 150	350	1.060 37	7.5 10	1734×620×1229	G 1	370
CL 15-	10 150	350	1.700 60	11 15	1734×620×1229	G 1	410
CL 20-	10 150	350	2.240 79	15 20	1734×620×1229	G 1	430

CL系列压缩空气系统

机型	最高压力 bar psig	接收器容量升 270	压缩空气排气量 * 50HZ m3/min cfm	电机功率 KW HP	尺寸（mm） W×D×H	出口管径 outlet	重量 kg
CLD 3-	10 150	270	0.240 9	2.2 3	1715×545×1185	G 1/2	225
CLD 4-	10 150 13 190	270 270	0.340 12 0.234 8	3 4 3 4	1715×545×1185 1715×545×1185	G 1/2	230 250
CLD 5-	10 150	270	0.545 19	4 5.5	1715×545×1185	G 1/2	245
CLD 7-	10 150 13 190	270 270	0.728 25 0.525 19	5.5 7.5 5.5 7.5	1715×545×1185 1715×545×1185	G 1/2	250 270
CLD 10-	10 150	350	1.060 37	7.5 10	1814×620×1282	G 1/2	400
CLD 15-	10 150	350	1.700 60	11 15	1814×620×1282	G 1/2	440
CLD 20-	10 150	350	2.240 79	15 20	1814×620×1282	G 1/2	460

*整个系统在20℃的环境温度下和最高压力下，依照ISO 1217附录C测试的压缩空气排气量。

噪声等级根据PN8NTC2.3,最低59dB(A)

C/CD系列

具有专利伯格GM驱动系统的皮带驱动螺杆压缩机，可在每个运行阶段实现最佳的皮带张力。

以超静音紧凑装置型式或者具有集成冷冻式干燥机的空气站形式供货，不需要额外的空间。由于采用了智能设计，因而所有常规维护都能从前面进行。

冷却空气直接从冷却器的基础引入顶部，从而确保了部件的完全冷却，较长的使用寿命的理想的压缩空气质量。

具有图形液晶显示器和压力传感器的压缩机控制器BASIC(RATIO作为选项)

机型	最高压力 bar psig	自由空气排气量 * m3/min cfm	电机功率 KW HP	尺寸（mm） W×D×H	重量 kg
C4	8 115	0.427 15	3 4	480×920×960	190
C4	10 150	0.340 12	3 4	480×920×960	190
C4	13 190	0.280 10	3 4	480×920×960	190
C5	8 115	0.630 22	4 5.5	480×920×960	195
C5	10 150	0.545 19	4 5.5	480×920×960	195
C5	13 190	0.440 15	4 5.5	480×920×960	195
C7	8 115	0.900 32	5.5 7.5	480×920×960	210
C7	10 150	0.770 27	5.5 7.5	480×920×960	210
C7	13 190	0.642 23	5.5 7.5	480×1000×1240	210
C9	8 115	1.200 42	7.5 10	480×1000×1240	215
C9	10 150	1.100 39	7.5 10	480×1000×1240	215
C9	13 190	0.900 32	7.5 10	480×1000×1240	215
CD4	8 115	0.427 15	3 4	480×1000×1240	210
CD4	10 150	0.340 12	3 4	480×1000×1240	210
CD4	13 190	0.280 10	3 4	480×1000×1240	210
CD5	8 115	0.630 22	4 5.5	480×1000×1240	215
CD5	10 150	0.545 19	4 5.5	480×1000×1240	215
CD5	13 190	0.440 15	4 5.5	480×1000×1240	215
CD7	8 115	0.900 32	5.5 7.5	480×1000×1240	230
CD7	10 150	0.770 27	5.5 7.5	480×1000×1240	230
CD7	13 190	0.642 23	5.5 7.5	480×1000×1240	230
CD9	8 115	1.200 42	7.5 10	480×1000×1240	235
CD9	10 150	1.100 39	7.5 10	480×1000×1240	235
CD9	13 190	0.900 32	7.5 10	480×1000×1240	235

噪声等级根据PN8NTC2.3,最低57(A)

机型	最高压力 bar psig	自由空气排气量 * m3/min cfm	电机功率 KW HP	尺寸（mm） W×D×H	重量 kg
CF 9	8 115	0.4-1.20 14-12	7.5 10	480×1000×1240	225
	10 150	0.37-1.10 13-39	7.5 10	480×1000×1240	225
	13 190	0.30-0.90 11-32	7.5 10	480×1000×1240	225
CDF 9	8 115	0.4-1.20 14-12	7.5 10	480×1000×1240	250
	10 150	0.37-1.10 13-39	7.5 10	480×1000×1240	250
	13 190	0.30-0.90 11-32	7.5 10	480×1000×1240	250
